特種鋼螺栓斷裂分析
六方螺栓，材質為35CrMo，強度級別為10.9級，規格為M30，表面鍍鋅，在安裝時斷裂。
試驗過程與結果
斷裂螺栓于螺紋收尾的桿部與螺紋連接處發生斷裂。斷裂件宏觀形貌見圖13-113。
圖13-113 斷裂螺栓形貌
螺栓斷裂之后斷口沒有受到有效保護，腐蝕較嚴重，桿部斷口宏觀形貌，見圖13-114；螺紋部分的斷口宏觀形貌，見圖13-115。

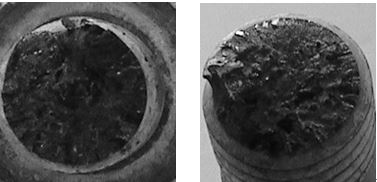

圖13-114 桿部斷口形貌 圖13-115 螺紋部分?jǐn)嗫谛蚊?
掃描電鏡觀察，斷口粗糙，裂紋源區位于斷口的外周邊，周邊存在眾多的臺階花樣，表明斷裂起始位置屬多源性，斷口心部微觀形貌為解理和準解理，斷口均屬脆性斷口。
斷口心部微觀形貌，見圖13-116；
斷口邊沿微觀形貌，見圖13-117。

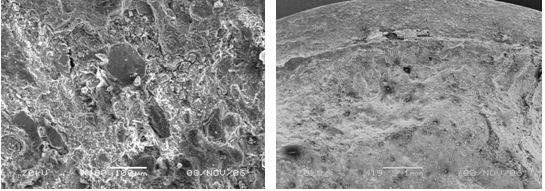

圖13-116 斷口心部微觀形貌 圖13-117 斷口邊沿微觀形貌，
金相組織檢查，取斷裂螺栓制成橫向金相試樣和縱向金相試樣，進行檢查，采用不同的放大倍數觀察，組織均粗大，為粗大的回火索氏體。
橫向金相試樣的心部和邊緣進行組織，見圖13-118、圖13-119。
縱向金相試樣的心部和邊緣進行組織，見圖13-120、圖13-121。

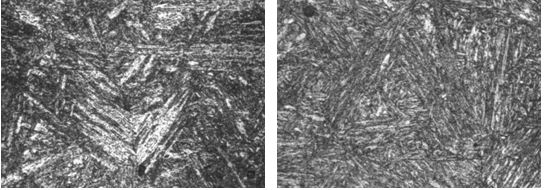

圖13-118 心部金相組織 500× 圖13-119 邊緣金相組織 500×
圖13-120 心部金相組織 100× 圖13-121 邊緣金相組織 100×
斷裂螺栓經化學成份分析，分析結果，材料為35CrMo，符合標準要求。
分析與討論
斷裂螺栓的橫向組織、縱向組織均顯粗大，為粗大回火索氏體，極大地降低材料的斷裂抗力和韌性。
該批螺栓存在組織粗大，使螺栓強度和塑性降低，脆性增加，在正常的裝配應力作用下發生脆性斷裂。
組織粗大的原因是由于過熱，該批螺栓因熱處理工藝不當，溫度過高所造成。
該批螺栓熱處理工藝不當，溫度過高，造成螺栓過熱，組織粗大，使螺栓強度和塑性降低，脆性增加，在裝配應力作用下螺栓發生脆性斷裂。
結論與啟示
（1）螺栓過熱、組織粗大，在裝配應力作用下發生脆性斷裂。
（2）由于該批螺栓熱處理工藝不當，溫度過高，造成螺栓過熱，組織粗大。
（3）螺栓熱處理時要防止溫度過高，避免螺栓過熱、造成組織粗大。
