起抓螺栓裂紋斷裂原因失效分析

起動爪螺栓，規格M16×1.5×45 ，材料45鋼。安裝時發現部分螺栓在螺紋處斷裂。

螺栓生產加工工序?yàn)闊徨?mdash;機加工—調質—滾絲—表面處理。

14.11.1  試驗過程與結果

失效件斷口宏觀檢查：斷裂件斷口粗糙，無塑性變形痕跡，斷口形貌見圖14-74。

采用掃描電鏡對失效件斷口進行觀察：

失效件斷口整個斷面粗糙，為冰糖狀沿晶形貌，見圖14-75。

失效件斷口微觀形貌，晶粒圓鈍，晶界上出現孔洞，心部較少。邊緣較多，見圖14-76、圖14-77。

  圖14-74   失效件宏觀形貌             圖14-75 失效件斷面微觀形貌

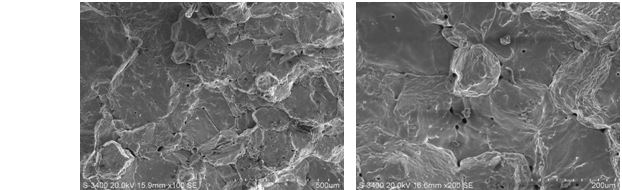

    圖14-76   失效件斷口低倍形貌             圖14-77   失效件斷口低倍形貌

失效件金相組織檢查：

失效件橫截面的金相試樣拋光態低倍組織，試樣中心有明顯裂紋，見圖14-78。

失效件橫截面金相試樣拋光狀態，試樣邊緣可見大量孔洞及氧化晶界，見圖14-79。

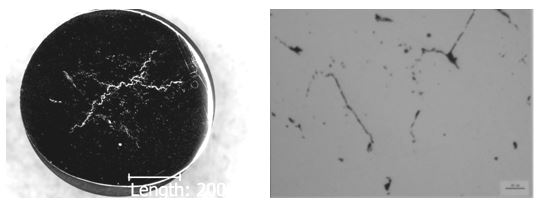

圖14-78   失效件拋光態低倍組織            圖14-79 失效件拋光態顯微組織

  取一件安裝沒有斷裂的螺栓，進行金相檢查，金相組織與斷裂件組織不同；試樣拋光狀態沒有發現孔洞及氧化晶界；金相組織為回火索氏體，見圖14-80。

圖14-80  沒有斷裂螺栓顯微組織

采用直讀光譜法對螺栓化學成分分析，分析結果，符合《GB/T699-1999》標準中對45鋼的要求。

14.11.2   分析與討論

失效件化學成分分析符合標準要求，失效與材質無關。

安裝沒有斷裂的螺栓，金相組織沒有未發現孔洞及氧化晶界；金相組織為回火索氏體，說明安裝沒有斷裂的螺栓，其熱鍛加熱溫度和調質溫度斗滿足工藝要求。

電鏡掃描組織為沿晶裂紋和晶粒上分布有孔洞；失效件斷面均呈冰糖狀沿晶形貌，晶粒邊緣圓鈍，晶界上有孔洞；其拋光組織中斷口邊緣存在大量的不規則孔洞及氧化晶界，說明失效件存在有過燒缺陷。

過燒是由于鋼材加熱溫度過高而導致的晶界熔化、氧化現象。鋼材出現過燒后，其結晶組織遭到破壞，失去金屬應具有的塑性和強度，易折斷和碎裂，且過燒為不可恢復缺陷，出現過燒后工件只能報廢。

該螺栓的過燒與熱鍛和調質有關，當熱鍛溫度過高，或調質淬火溫度過高都會造成過燒。但兩種過燒組織一般都與區別，淬火溫度過高，產品整批都過燒；而熱鍛過燒，主要是現場操作控制溫度有誤，只是單個或部分，在工藝正常情況下整批不會出問題。

該批螺栓頭部成型采用熱鍛工藝成型，當單個或部分螺栓熱鍛溫度超高時就會產生過燒，過燒螺栓在現場沒有及時挑出，就會流入下道工序。

該失效件邊緣有大量孔洞及氧化晶界，邊緣比心部嚴重，說明螺栓過燒為熱鍛溫度超高造成。

該故障螺栓未發現有開裂現象，但在安裝時斷裂；斷裂件經電鏡掃描結果，斷裂是組織過燒造成。而該批螺栓安裝時只發現個別件斷裂。

該批螺栓因過燒引起的斷裂不是普遍現象，只是是個別現象，由此可排除熱處理環節造成的過燒。因該批螺栓采用熱鍛工藝成型，個別螺栓在熱鍛過程中加熱溫度控制不當很容易導致過燒，過燒螺栓因熱鍛時沒有開裂，流入下道工序，熱鍛過燒的螺栓在安裝時斷裂。

14.11.3 結論與啟示

（1）個別螺栓由于在熱鍛過程中加熱溫度控制不當導致過燒，產生熱鍛過燒的螺栓在安裝時發生斷裂。

（2）螺栓頭部采用熱鍛工藝成型時，一定要控制熱鍛溫度，防止螺栓熱鍛溫度超高。

（3）加強熱鍛工序檢查，挑出開裂件；但對極個別加熱溫度異常件，即使不開裂件也要挑出，防止流入下道工序，造成質量隱患。
