結構鋼螺栓
(1) 30CrMnSiA螺栓
A. 30CrMnSiA螺栓，調質金相組織為回火索氏體，見圖5-1。
圖5-1 30CrMnSiA螺栓調質后的金相組織
B. 30CrMnSiA螺栓熱處理工藝
淬火：鹽浴加熱，900℃ 10min
回火：堿浴或硝鹽浴加熱，500℃ 40min，水冷
(2) 40CrNiMoA螺栓
A. 40CrNiMoA螺栓調質金相組織為回火索氏體，見圖5-2。
圖5-2 40CrNiMoA合金螺栓調質金相組織400×
B. 40CrNiMoA螺栓熱處理工藝
淬火：鹽浴加熱，850℃ 10min，油冷
回火：堿浴加熱，530℃ 40min，水冷
(3) 18Cr2Ni4WA螺栓
A. 18Cr2Ni4WA螺栓產品金相組織為回火索氏體，見圖5-3(a,b)。
a 200× b 400×
圖5-3 18Cr2Ni4WA螺栓調質金相組織
B. 18Cr2Ni4WA螺栓熱處理工藝
淬火：真空爐加熱，860℃×60min，油冷
回火：真空爐加熱，550±20℃×120min，氣冷
(4) ML16CrSiNiA螺栓金相組織和熱處理工藝
A. ML16CrSiNiA螺栓金相組織為回火索氏體，見圖5-6。
圖5-6 ML16CrSiNiA螺栓調質金相組織400×
B. ML16CrSiNiA螺栓熱處理工
淬火：真空爐加熱，925℃ 80min，油冷
回火：真空爐加熱，460℃ 120min，油冷
不銹鋼螺栓
(1) 1Cr11Ni2W2MoV螺栓
A. 1Cr11Ni2W2MoV螺栓金相組織為回火索氏體，見圖5-7。
圖5-7 1Cr11Ni2W2MoV螺栓淬火高溫回火金相組織 200×
B. 1Cr11Ni2W2MoV螺栓熱處理工藝
淬火：真空爐加熱，1000℃ 60min，油冷
回火：真空爐加熱，550℃ 120min，氣冷
(2) 1Cr12Ni2WMoVNb不銹鋼螺栓
A.1Cr12Ni2WMoVNb螺栓金相組織為索氏體，見圖5-8。
圖5-8 1Cr12Ni2WMoVNb螺栓淬火回火金相組織 200×
B. 1Cr12Ni2WMoVNb合金螺栓熱處理工藝
淬火： 真空爐加熱，1120℃ 60min，油冷
回火： 真空爐加熱，670℃ 90min，氣冷
穩(wěn)定化回火：真空爐加熱，450℃ 120min，氣冷
(3) 1Cr18Ni9Ti螺栓
A.1Cr18Ni9Ti螺栓金相組織為奧氏體，見圖5-9。
圖5-9 1Cr18Ni9Ti螺栓固溶處理金相組織 200×
B. 1Cr18Ni9Ti螺栓熱處理工藝
淬火：真空爐加熱，1070℃ 60 min，空冷
(4) 3Cr13不銹鋼螺栓
A. 3Cr13螺栓金相組織為回火索氏體，見圖5-10。
圖5.10 3Cr13螺栓調質金相組織200×
B. 3Cr13螺栓熱處理工藝
淬火：真空爐加熱，1030℃ 80min，油冷
回火：堿浴加熱， 600±30℃ 60min，水冷
(5) Cr17Ni2不銹鋼螺栓
Cr17Ni2不銹鋼螺栓金相組織為索氏體＋鐵素體，見圖5-11。
圖5-11 Cr17Ni2螺栓調質金相組織
B. Cr17Ni2螺栓熱處理工藝
淬火：真空爐加熱，1030℃ 80min，油冷
回火：真空爐加熱，530℃ 60min，水冷
A286合金螺栓金相組織與熱處理工藝
A. A286合金螺栓金相組織，晶粒度為8級，見圖5-12(a,b)。
a 100× b 400×

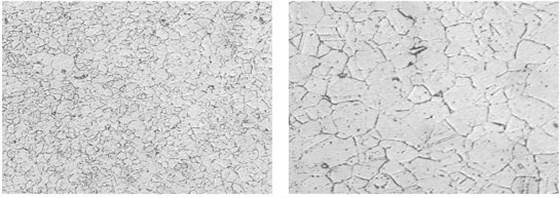

圖5-12 A286螺栓固溶時效金相組織
B. A286合金螺栓熱處理工藝
固溶：890℃×1.5h，油冷
時效：720℃×16h，氣冷。
(2) GH2132合金螺栓
A. GH2132合金螺栓金相組織，晶粒度為5～6級，見圖5-13(a,b)。
a 100× b 400×
圖5-13 GH2132螺栓固溶時效金相組織
B. GH2132螺栓熱處理工藝
固溶：980℃ 1.5h， 油冷
時效：720℃ 16～20h， 氣冷
(3) GH159 合金螺栓
A. GH159合金螺栓金相組織，晶粒度為3～4級，見圖5-14(a,b)。
a 100× b 400×
圖5-14 GH159螺栓時效金相組織
B. GH159螺栓熱處理工藝
GH159螺栓的原材料為冷拉變形(48％),冷拉變形后不采用固溶工藝，直接加工產品然后時效。時效：663℃×4～4.5h，氣冷。
(4) GH80A合金螺栓
A. GH80A合金螺栓金相組織，晶粒度為4～5級，見圖5-15(a,b)。
a 100× b 200×
圖5-15 GH80A螺栓固溶時效金相組織
B. GH80A螺栓熱處理工藝
固溶：1080℃保溫 8h，氣冷
時效：700℃保溫 16h，氣冷
(5) GH141合金螺栓
A. GH141合金螺栓金相組織，晶粒度為7～8級，見圖5-16(a,b)。
a 100× b 400×
圖5-16 GH141螺栓固溶時效金相組織
B. GH141螺栓熱處理工藝
固溶：1030℃ 1h，油冷或氣冷
時效：760℃ 16h，氣冷
(6) GH4698螺栓
A. GH4698合金螺栓金相組織，晶粒度為3～4級，見圖5-17(a,b)。
a 100× b 400×
圖5-17 GH4698螺栓固溶時效金相組織
B. GH4698螺栓熱處理工藝
固溶：1100℃ 8h，氣冷+1000℃ 4h，氣冷
時效：770℃ 16h，氣冷
(7) GH4049螺栓
A. GH4049合金螺栓金相組織，晶粒度為3～4級，見圖5-18(a,b)。
a 100× b 800×
圖5-18 GH4049螺栓固溶時效金相組織
B. GH4049螺栓熱處理工藝
固溶：1050℃ 1h，油冷或氣冷
時效：760℃ 16h，氣冷
(8) GH3030合金螺栓
A. GH3030合金螺栓金相組織，晶粒度為6～7級，見圖5-19(a,b)。
a 100× b 400×
圖5-19 GH3030螺栓固溶時效金相組織
B. GH3030螺栓熱處理工藝
固溶：1030℃1h，油冷或氣冷
時效：760℃16h，氣冷
(9) GH4169合金螺栓
A. GH4169合金螺栓金相組織，晶粒度為6級，見圖5-21。
圖5-21 GH4169螺栓固溶時效金相組織 100×
B. GH4169合金螺栓熱處理工藝
固溶：954℃ 1.5h，氣冷
時效：718℃保溫8 h，以56℃/h冷速冷到621℃保溫8 h，氣冷。
(10) GH738螺栓
A. GH738合金螺栓金相組織，晶粒度為5～6級，個別3級，見圖5-22。
圖5-22 GH738螺栓固溶時效金相組織100×
B. GH738合金產品熱處理工藝
固溶：1030℃ 1h，油冷或氣冷
穩(wěn)定化：850℃ 4h，氣冷
時效：760℃ 16h，氣冷
（11） GH4169螺栓螺紋滾壓加工后的晶粒流線組織
GH4169螺栓螺紋滾壓加工后，螺紋經(jīng)滾壓加工造成晶粒組織因滾壓產生變形拉長，形成晶粒流線組織，見圖5-23 （a，b）。
a b

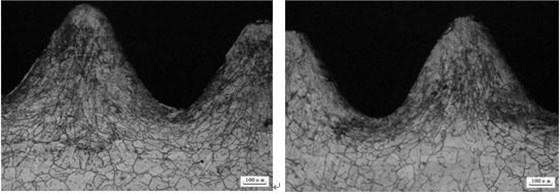

圖5-23 GH4169螺栓滾壓加工后的晶粒流線組織
